禹州市恒利来合金有限责任公司创建于2000年。公司专业生产经营球化剂、孕育剂、发热保温冒口套、包芯线、蠕化剂、脱硫剂、管模粉等。现有员工120名，专家顾问十余名。我公司始终坚持“产品等于人品，质量是企业的生命”的发展理念，严格管理，精心生产，以先进的熔炼工艺、高性能的破碎设备、完善的理化检测手段及美国Perkin Elmer公司产电感耦合等离子体Optima 8000发射光谱仪等，确保为客户提供优质产品。公司目前有车间6个，产品10余种，160多种规格。拥有国内先进的生产基地。产品畅销全国各地。

但是随着社会的发展和行业竞争的加剧，铸造行业生产成本压力和环境污染问题越来越突出，铸造行业必须向“绿色铸造”方向转型发展。此时冲入法球化处理工艺的不足也引起了人们的重视。喂线法作为一种自动化程度高、成本低、环境友好的球墨铸铁变质处理方法，得到了国内外许多铸造厂家和学者的青睐。球化剂种类对球墨铸铁球化效果影响很大，本文使用相同的孕育包芯线，在保持其他控制参数基本一致的前提下，采用三种不同的球化包芯线对铁液进行喂线处理，主要研究了球化包芯线对球墨铸铁组织和性能的影响。

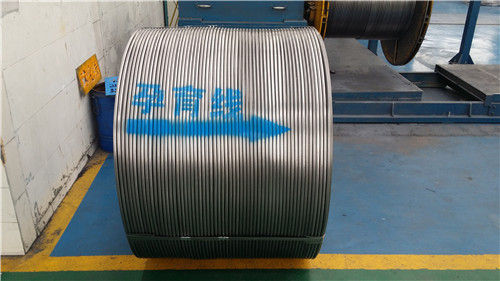

变质处理采用喂线法、孕育包芯线和球化包芯线的主要参数。喂线时保证包芯线从铁液包中心部位进入铁液，喂线速度为25m/min，孕育线加入长度为吨铁液18m，球化线加入长度进行控制，当wS＞0.035％时进行脱硫处理。喂线处理后铁液的化学成分。浇注前对铁液进行瞬时孕育，增加孕育效果，改善石墨形态。瞬时孕育剂为粒度为0.3~0.7mm的硅钡孕育剂，化学成分与孕育包芯线中的芯粉相同。试验时浇注的试块为最厚断面上附铸两个U70试块的阶梯试块。按规范要求从U70试块上取样进行性能和金相的检测，性能检测采用标准的Φ14mm抗拉试棒。

• [责任编辑：张德众]
